Пісіру пластинасының жылу алмастырғышы

Алюминий дәнекерленген пластиналы жылу алмастырғыш

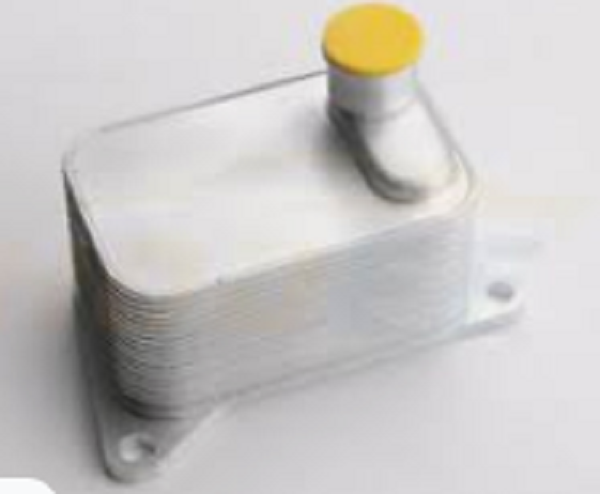

Пісіру пластинасының жылу алмастырғышы - белгілі бір гофрленген пішіні бар қабатталған және дәнекерленген металл қаңылтырлар сериясынан жасалған жоғары тиімді жылу алмастырғыштың жаңа түрі. Әртүрлі пластиналар арасында жұқа төртбұрышты арналар қалыптасады, ал жылу алмасу плиталар арқылы жүзеге асырылады. Кәдімгі құбырлы жылу алмастырғыштармен салыстырғанда, оның жылу беру коэффициенті бірдей ағын кедергісі мен сорғы қуатын тұтыну кезінде әлдеқайда жоғары және ол қолданылатын диапазонда құбырлы жылу алмастырғыштарды ауыстыруға бейім.

Пісіру тақталы жылу алмастырғыштың техникалық параметрі:

Ең төменгі жұмыс температурасы:
жұмыс температурасы:
Ең аз жұмыс қысымы: вакуум
Ең аз жұмыс қысымы (хладагент): 3,2 МПа
Максималды жұмыс қысымы (су): 2,5 МПа
бір арнаның көлемі: 0,4 л
су жағындағы максималды шығын: 105м3/сағ
Тізбекті біріктіру формасы: қос тізбек, бір тізбек

Пісіру тақталы жылу алмастырғыштың түрі:

Пісіру пластинасының жылуалмастырғышы - бұл жылу тасымалдағыш беті пластинадан құралған, бөлінген жылу алмастырғыш. Жылу алмастырғыштың бұл түрі ықшам құрылымға ие және көлем бірлігіне үлкен жылу беру аймағына ие. Оның негізгі түрлері:
1. Спиральды пластиналы жылу алмастырғыш Ол белгілі бір арақашықтықта ұсталған екі параллель металл пластинадан жасалған, ал суық және ыстық сұйықтық сәйкесінше металл пластиналардың екі жағындағы спиральды арналарда ағып тұрады. Жылуалмастырғыштың бұл түрі жоғары жылу беру коэффициентіне (шамамен құбырлы жылу алмастырғышқа қарағанда 1-4 есе жоғары), үлкен орташа температура айырмашылығына ие (өйткені суық және ыстық сұйықтықты толық қарсы ағын үшін пайдалануға болады). ), ағынның кедергісі аз және конденсациялау оңай емес. Кір; бірақ сақтау қиын. Жұмыс қысымы 2МПа аспайды.
2. Тегіс табақты жылу алмастырғыш Ол белгілі бір пішіндегі гофрленген жұқа пластиналар мен кезекпен қабаттастырылған тығыздағыштардан тұрады және рамамен қысу арқылы жиналады. Суық және ыстық сұйықтық сәйкесінше гофрленген пластинаның екі жағындағы ағын арналары арқылы ағып, пластиналар арқылы жылу алмасады. Гофрленген тақталар әдетте тот баспайтын болаттан, алюминийден, титаннан, молибденнен және қалыңдығы 0,5-3 мм басқа жұқа пластиналардан тесіледі. Пластиналы жылу алмастырғыштың артықшылығы оның жылу беру коэффициентінің жоғары болуы (қалпақты жылу алмастырғышқа қарағанда шамамен 2-4 есе жоғары), бөлшектеуге және жууға оңай, пластиналардың санын көбейтуге болады. немесе жылу беру аймағын реттеу үшін азайтылады. Жұмыс қысымы әдетте 2МПа аспайды, ал жұмыс температурасы 250°C аспайды.
3. Пластиналы жылу алмастырғыш: ол суық және ыстық сұйықтықтың кірісі мен шығысы бар үстіңгі қорапқа салынған жылу алмастырғыш пластина байламдарынан тұрады. Пластина шоғыры кезектесіп ламинатталған және дәнекерлеу арқылы бекітілген жалпақ табақтар мен гофрленген қанаттардан жасалған. Суық және ыстық сұйықтықтар жылу алмасу үшін пластинаның екі жағынан ағып өтеді, ал қанаттар жылу беру аймағын арттырады, сұйықтықтың турбуленттігін арттырады және жабдықты жақсартады. Пластиналы жылу алмастырғыштың құрылымы өте ықшам (жылу алмасу ауданы 4400м2/м3 жетеді), жылу беру әсері жақсы, жұмыс қысымы 15МПа жетуі мүмкін. Дегенмен, оны жасау процесі күрделі, ағын арнасы аз, ал ішкі ағып кетуді жөндеу оңай емес, сондықтан ол таза және коррозияға ұшырамайтын сұйықтықтармен, мысалы, ауаны бөлуге арналған жылу алмастырғыштармен шектеледі.

Пісіру тақтасының жылу алмасуын қолдану:

а. Тоңазытқыш: конденсатор және буландырғыш ретінде пайдаланылады.
б. HVAC: қазандықтармен қолданылатын аралық жылу алмастырғыштар, көп қабатты үйлер үшін аралық жылу алмастырғыштар және т.б.
в. Химия өнеркәсібі: сода өндіру өнеркәсібі, аммиак синтезі, спиртті ашыту, шайыр синтезін салқындату және т.б.
г. Металлургия өнеркәсібі: алюминат аналық ерітіндісін қыздыру немесе салқындату, болат балқыту процесін салқындату және т.б.
e. Машина өнеркәсібі: әртүрлі сөндіргіш сұйықты салқындату, редукторлы майлау майды салқындату және т.б.
f. Электр энергетикасы: жоғары вольтты трансформатор майын салқындату, генераторлық мойынтіректерді салқындату және т.б.
g. Қағаз өнеркәсібі: ағарту процесін жылуды қалпына келтіру, целлюлозаны жуу сұйықтығын қыздыру және т.б.
h. Тоқыма өнеркәсібі: вискоза жібек сілті ерітіндісін салқындату, нитроцеллюлозаны қайнату және т.б.
мен. Тамақ өнеркәсібі: жеміс шырынын зарарсыздандыру және салқындату, жануар және өсімдік майын жылыту және салқындату және т.б.
j. Майлау процесі: қалыпты қысымда құрғақ сабын негізі, әртүрлі технологиялық сұйықтықтарды қыздырыңыз немесе салқындатыңыз.
к. Орталықтандырылған жылумен қамту: жылу электр станцияларының қалдық жылуымен орталықтандырылған жылу, шомылу үшін суды жылыту.
л. Басқалары: мұнай, медицина, кемелер, теңіз суын тұщыту, геотермалды кәдеге жарату.

ЖИІ ҚОЙЫЛАТЫН СҰРАҚТАР:

Q: Сіздің жеткізу мерзімі қанша?
A: Егер тауарлар қоймада болса, әдетте 5-7 күн. Немесе 15-20 күн тауар қоймада жоқ болса, ол санына байланысты.
Q: Сіз үлгілерді бересіз бе? Бұл тегін бе әлде қосымша ма?
Ж: Иә, біз үлгілерді тегін ұсына аламыз, бірақ жеткізу үшін төлем жасамаймыз.
С: Төлем шарттары қандай?
A: Төлем
Қосымша сұрақтарыңыз болса, бізге хабарласыңыз.
